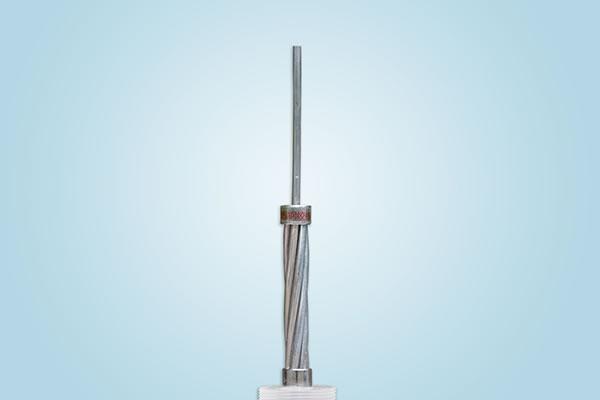

Стальной провод плакированный алюминием (Алюминийumoweld)

Общая характеристика:
Стальные провода с алюминиевым покрытием характеризуются плотным прилеганием жил к сердечнику, исключающим отслоение из-за перепадов температуры или механического воздействия. Провода данной серии являются лучшей альтернативой проводникам из чистой меди.
Биметаллическое исполнение, где 25% от общей площади сечения занимает алюминиевое покрытие, гарантирует отличную электрическую проводимость, а также превосходную коррозионную и термическую стойкость при работе в условиях повышенных температур. Кроме того, конструкция характеризуется лёгким весом.

Области применения:
Многослойные сталеалюминиевые провода широко используются на протяжённых участках линий электропередач, в том числе в прибрежных зонах и на островах, а также в другой местности с жарким и влажным климатом, солевыми туманами и загрязнённым воздухом, где требуется повышенная защита от неблагоприятного воздействия окружающей среды.
Кроме того, данные изделия применяются в качестве заземляющих проводов, проводов воздушных линий электропередач, проводов с самозатуханием колебаний, подземных линий связи, а также тросов для поддержания и защиты различных конструкций.

Особенности конструкции:
Биметаллические провода данной серии отличаются высокой прочностью и равномерностью алюминиевого покрытия. По сравнению со стандартными сталеалюминиевыми проводами, вес представленных изделий на 5% ниже, а уровень предельной нагрузки по току на 2-3% выше, благодаря чему обеспечивается снижение потерь мощности на 4-6%, а также значительное увеличение срока службы.

Стальной провод плакированный алюминием ASTM B416 (Алюминийumoweld)

Артикул Площадь сечения Количество жил Диаметр (мм) Удельная масса Номинальная прочность на разрыв Сопротивление постоянному току
мм2 жила провод кг/км кН Ом/км
3 No 5 Awg. 50,32 3 4,62 9,96 334,1 54,42 1.6990
3 No 6 Awg. 39 ,00 3 4,11 8,87 265,0 45,74 2.1420
3 No 7 Awg. 31,65 3 3,67 7,90 210,1 38,36 2.7010
3 No 8 Awg. 25,10 3 3,26 7,03 166,7 32,06 3.4060
3 No 9 Awg. 19,90 3 2,91 6,26 132,2 25,43 4.2940
3 No 10 Awg. 15,78 3 2,59 5,58 104,8 20,16 5.4150
7 No 5 Awg. 117,40 7 4,62 13,90 781,1 120,27 0,7426
7 No 6 Awg. 93,10 7 4,11 12,40 619,5 101,14 0,9198
7 No 7 Awg. 73,87 7 3,67 11,00 491,1 84,81 1.1600
7 No 8 Awg. 58,56 7 3,26 9,78 389,6 70,88 1.4630
7 No 9 Awg. 46,44 7 2,91 8,71 308,9 56,20 1.8440
7 No 10 Awg. 36,83 7 2,59 7,76 245,1 44,58 2.3250
7 No 11 Awg. 29,21 7 2,30 6,91 194,4 35,35 2.9320
7 No 12 Awg. 23,16 7 2,05 6,16 154,2 28,03 3.6970
19 No 5 Awg. 318,70 19 4,62 23,10 2129,0 326,39 0,2698
19 No 6 Awg. 252,70 19 4,11 20,60 1688,0 274,55 0,3402
19 No 7 Awg. 200,40 19 3,67 18,30 1339,0 230,18 0,4290
19 No 8 Awg. 158,90 19 3,26 16,30 1062,0 192,41 0,5409
19 No 9 Awg. 126,10 19 2,91 14,50 842,0 152,58 0,6821
19 No 10 Awg. 99,96 19 2,59 12,90 667,7 121,00 0,8601
37 No 5 Awg. 620,60 37 4,62 32,30 4170,0 635,43 0,1394
37 No 6 Awg. 492,20 37 4,11 28,80 3307,0 534,85 0,1757
37 No 7 Awg. 390,30 37 3,67 25,70 2623,0 448,09 0,2216
37 No 8 Awg. 309,50 37 3,26 22,90 2080,0 374,67 0,2794
37 No 9 Awg. 245,50 37 2,91 20,30 1649,0 279,11 0,3523
37 No 10 Awg. 194,70 37 2,59 17,90 1308,0 235,61 0,4443

Стальной провод плакированный алюминием DIN 48201

Артикул Площадь сечения Количество жил Диаметр (мм) Удельная масса Номинальная прочность на разрыв Сопротивление постоянному току
мм2 мм2 жила провод кг/км кН Ом/км
25 24.25 7 2.1 6.3 162 31.56 3.546
35 34.36 7 2.5 7.5 229 44.72 2.499
50 49.48 7 3 9 330 64.4 1.736
70 65.81 19 2.1 10.5 441 85.65 1.313
95 93.27 19 2.5 12.5 626 121.39 0.925
120 116.99 19 2.8 14 785 152.26 0.737
150 147.11 37 2.25 15.7 990 191.46 0.587
185 181.62 37 2.5 17.5 1221 236.38 0.476
240 242.54 61 2.25 20.2 1635 299.05 0.357
300 299.43 61 2.5 22.5 2017 369.2 0.289
