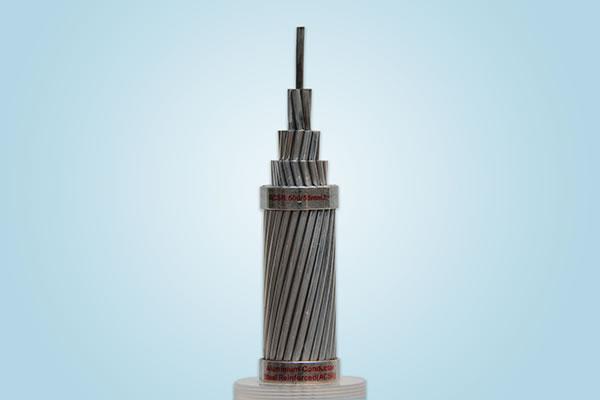

Сталеалюминевый провод ACSR

Описание:
Сталеалюминевые провода ACSR предназначены для передачи электрической энергии и распределительных линий с разными уровнями напряжения. Они состоят из стального сердечника и алюминиевых проволок, скрученных правильной скруткой с направлением скрутки соседних повивов в противоположные стороны, причем наружный повив имеет правое направление скрутки. Стальной сердечник используется для повышения прочности сталеалюминевого провода ACSR.

Применение
Благодаря простой конструкции сталеалюминевые провода ACSR очень удобны в монтаже, техническом обслуживании и ремонте, они отличаются низкой стоимостью и высокой пропускной способностью. Их можно прокладывать через долины и реки в различных особых географических условиях. Сталеалюминиевые провода ACSR обладают следующими преимуществами: хорошая электропроводность, высокая механическая прочность, высокая прочность на разрыв и пр. кроме этого полюсное расстояние может быть увеличено. Сталеалюминиевые провода ACSR предназначены для передачи электрической энергии и распределительных линий с разными уровнями напряжения.

Конструкция
Сталеалюминиевый провод ACSR - это многопроволочный кабель повивной скрутки состоящий из одного стального сердечника с одним или более слоев скрученной проволоки из стандартного алюминия марки "1350-H19". Стальной сердечник защищен от коррозии, покрытие из алюминиевого плакирующего сплава или 5% цинково-алюминиевого мишметаллического сплава.

Стандарт
ASTM B 232, BS 215 ч. 2, IEC 61089, DIN 48204, и пр.

ASTM B 232

Щёлкните кнопкой мыши для получения полного списка параметров
Кодовое наимен-
ование
Площадь Скрутка Номинальный наружный диаметр кабеля Удельная масса провода
Номинал. Алюминий Сталь Общий Алюминий Сталь алюминий сталь общий
  Американский калибр проволок или круговой мил мм2 мм2 мм2 мм мм мм кг/км кг/км кг/км
Turkey 6 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54
Swan 4 21.16 3.55 24.71 6/2.12 1/2.12 6.36 58 27 85
Swanate 4 21.16 5.35 26.51 7/1.96 1/2.61 6.53 58 42 100
Sparrow 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136
Sparate 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159
Robin 1 42.39 7.10 49.49 6/3.00 1/3.00 9.00 116 55 171
Raven 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 69 216
Quail 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273
Pigeon 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343
Penguin 4/0 107.23 17.87 125.10 6/4.77 1/4.77 14.31 294 139 433
Waxwing 266.8 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431
Partridge 266.8 135.16 22.00 157.16 26/2.57 7/2.00 16.28 374 172 546
Ostrich 300 152.00 24.71 176.71 26/2.73 7/2.12 17.28 421 193 614
