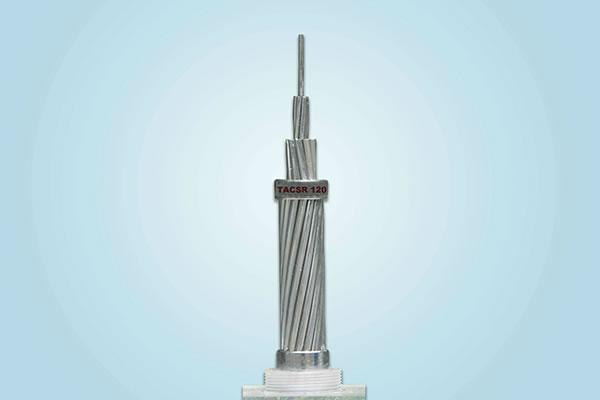

TACSR / Термостойкий многожильный провод из алюминиевого сплава, усиленный стальной проволокой

Области применения
Многожильные провода из термостойкого алюминиевого сплава (TACSR), усиленные стальными проволоками способны выдерживать высокие нагрузки на растяжение, благодаря чему широко используются в воздушных линиях электропередач.

Особенности конструкции
Сердечники проводов выполнены из оцинкованной стали, а наружный слой из термостойкого алюминиевого сплава. Конструкция данных проводов очень похожа на исполнение проводов ACSR, при этом жилы из ЕК-алюминия заменены твердотянутой проволокой из термостойкого сплава алюминия (известного под маркой TAL).

Общая характеристика
Провода TACSR могут безопасно использоваться при температуре выше 150℃. Если необходимо увеличить объёмы подачи электроэнергии при невозможности расширения сетей, провода с жилами из TAL-алюминия станут лучшим выбором! Высокие электрические и механические характеристики данных изделий из циркония и легированного сплава алюминия даже при повышенных температурах делают представленные проводники эффективным решением для модернизации существующих линий.

Технические характеристики проводов JEC 197 (JPFEC A 24)

Номинальная площадь поперечного сечения Количество и диаметр жил Фактическая площадь поперечного сечения Конструкция Сопротивление постоянному току при 20 ℃ Номинальная прочность на разрыв (кН) Допустимая токовая нагрузка ( Ампер ) * Standard Delivery Length
жилы TAL жилы AS жилы TAL жилы AS Весь провод Диаметр провода Удельная масса
шт./мм мм2 мм кг/км Ом/км Kgf N A m
58 6/3.5 1/3.5 57.73 9.52 67.35 10.5 234 0.5050 1,980 19,423 375 5,000
80 6/4.2 1/4.2 83.13 13.85 96.98 12.6 336 0.3500 2,770 27,173 480 5,000
80 15/2.6 4/2.6 79.64 21.24 100.88 13.0 386 0.3680 3,810 37,376 470 5,000
95 6/4.5 1/4.5 95.43 15.90 111.33 13.5 386 0.3050 3,180 31,195 525 5,000
100 15/2.9 4/2.9 99.08 26.42 125.50 14.5 480 0.2960 4,740 46,499 545 5,000
120 15/3.2 4/3.2 120.64 32.17 152.81 16.0 585 0.2430 5,550 54,445 620 5,000
120 30/2.3 7/2.3 124.64 29.08 153.72 16.1 574 0.2370 5,460 53,562 630 5,000
160 30/2.6 7/2.6 159.28 37.17 196.45 18.2 734 0.1850 6,980 68,473 745 3,000
200 30/2.9 7/2.9 198.16 46.24 244.40 20.3 912 0.1490 8,680 85,150 860 3,000
240 30/3.2 7/3.2 241.27 56.30 297.57 22.4 1111 0.1220 10,170 99,767 980 2,000
330 26/4.0 7/3.1 326.73 52.83 379.56 25.3 1320 0.0901 10,940 107,321 1,190 2,000
410 26/4.5 7/3.5 413.51 67.35 480.86 28.5 1674 0.0712 13,900 136,359 1,390 1,500
520 54/3.5 7/3.5 519.54 67.35 586.89 31.5 1969 0.0567 15,590 152,937 1,610 1,500
610 54/3.8 7/3.8 612.42 79.39 691.81 34.2 2321 0.0481 18,380 180,307 1,795 1,000
680 54/4.0 7/4.0 678.58 87.96 766.54 36.0 2572 0.0434 19,790 194,139 1,920 1,000
680 45/4.4 7/2.9 684.24 46.24 730.48 35.1 2260 0.0431 15,590 152,937 1,910 1,000
810 45/4.8 7/3.2 814.30 56.30 870.60 38.4 2700 0.0362 18,460 181,092 2,145 1,000
1160 84/4.2 7/4.2 1163.77 96.98 1,260.75 46.2 3997 0.0254 27,870 273,404 2,700 500
1520 84/4.8 7/4.8 1520.03 126.67 1,646.70 52.8 5221 0.0195 36,410 357,182 3,185 500
* Указанные значения токовой нагрузки рассчитаны при температуре проводника 80 °C , воздуха 35 °C и силе ветра 0,6 м/сек.

Структура
Центральный провод или провода изготавливается из оцинкованной стали, а наружный слой или несколько слоев состоит из термостойкого алюминиевого сплава.

Упаковка и доставка
Упаковка: Деревянные барабаны или стальные деревянные барабаны.
Доставка: 30 рабочих дней.
