Алюминиевый провод(AAC)

Применение
Алюминиевый провод (AAC) это вид алюминиевых проводов, состоящих из алюминиевыми проволок, скрученных правильной скруткой. Предназначены для передачи электрической энергии и распределительных линий с короткой длиной пролёта и низкой максимально допустимой нагрузкой на опору. Алюминиевые провода (AAC) демонстрируют надежные эксплуатационные показатели для воздушных линий передачи энергии и распределительных линий. Данный стандарт подходит для холоднотянутой алюминиевой проволоки для использования в качестве компонента холоднотянутых стандартных алюминиевых проводов и сталеалюминиевых проводов.

Стандарт:
ASTM B 231, BS 215 часть 1, IEC 61089, DIN 48201, CSA C 49, JIS C 3109 и пр.

Технические параметры проводов из алюминиевой холоднокатаной проволоки IEC 61089

Код наименования Площадь Скрутка Номинальный наружный диаметр кабеля Удельная масса провода Разрывное усилие Сопротивление постоянному току при 20℃
номинал. диаметр
мм2 мм2 мм мм кг/км кН ом/км
10 10 7 1.35 4.05 27.4 1.95 2.8633
16 16 7 1.71 5.12 43.8 3.04 1.7896
25 25 7 2.13 6.40 68.4 4.50 1.1453
40 40 7 2.70 8.09 109.4 6.80 0.7158
63 63 7 3.39 10.2 172.3 10.39 0.4545
100 100 19 2.89 12.9 274.8 17.00 0.2877
125 125 19 3.27 14.5 343.6 21.25 0.2302
160 160 19 3.66 16.4 439.8 26.40 0.1798
200 200 19 4.09 18.3 549.7 32.00 0.1439
250 250 19 3.29 20.5 687.1 40.00 0.1151
315 315 37 3.71 23.0 867.9 51.97 0.0916
400 400 37 3.94 26.0 1102.0 64.00 0.0721
450 450 37 4.15 27.5 1239.8 72.00 0.0641
500 500 37 4.39 29.0 1377.9 80.00 0.0577
560 560 37 3.63 30.7 1542.9 89.60 0.0515
630 630 61 3.85 32.6 1738.3 100.80 0.0458
710 710 61 4.09 34.6 1959.1 113.60 0.0407
800 800 61 4.33 36.8 2207.4 128.00 0.0361
900 900 61 4.57 39.0 2483.3 144.00 0.0321
1000 1000 61 3.96 41.1 2759.2 160.00 0.0289
1120 1120 91 4.18 43.5 3093.5 179.20 0.0258
1250 1250 91 4.18 46.0 3452.6 200.00 0.0231
1400 1400 91 4.43 48.7 3866.9 224.00 0.0207
1500 1500 91 4.58 50.4 4143.1 240.00 0.0193

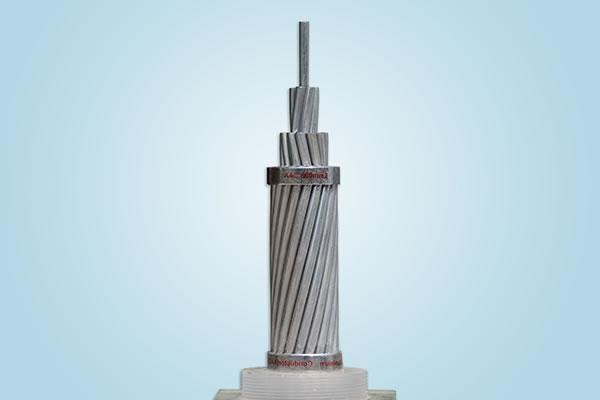

Структура AAC
Многопроволочный кабель повивной скрутки состоит из проволок стандартного алюминия марки "1350-H19", кроме этого возможны варианты однослойной или многослойной структуры проволок.

Упаковка
Деревянный ящик, стальной деревянный ящик, стальной ящик, катушки.
