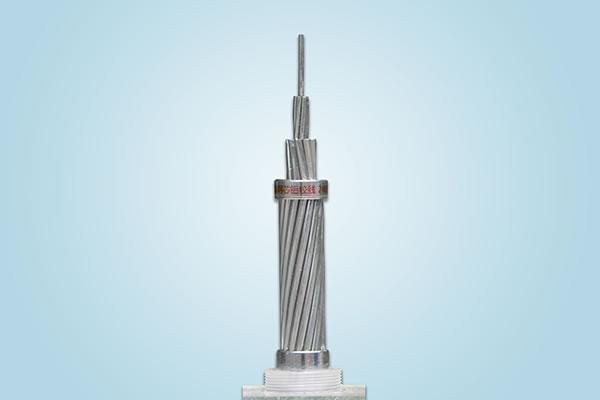

Стальной плакированный алюминием провод ACSR/AW

Описание:
В качестве сердечника используется сталь, плакированная алюминием, а сам провод выполнен из алюминия высокой степени чистоты. Проводник из плакированного алюминия характеризуется коррозийной стойкостью, низким сопротивлением (LR), высокой прочностью на разрыв и пр. Они широко применяются воздушных линий передач с большой длиной пролёта и высокой мощностью. Проводники из плакированного алюминия (ACSR/AW) представлены в виде скрутки проволок однослойной или многослойной структуры, таким образом они изготовляются путем скручивания отдельных проволок в порядке, установленном конструкцией провода. Число скручиваемых проволок и поперечное сечение каждой проволоки определяют общее сечение провода.

Применение
Благодаря таким преимуществам так коррозионная стойкость и хорошая электропроводность проводники из плакированного алюминия (ACSR/AW) предназначены для передачи электрической энергии в воздушных электрических сетях.

Стандарт
ASTM B 549 и т.д.

Алюминиевый провод плакированный сталью ASTM B549

Щёлкните кнопкой мыши для получения полного списка параметров
Код наимен-
ования
Площадь Скрутка Номинальный наружный диаметр Вес
Алюм. Алюм.
сварка
Общая Алюм. Алюм.сварка Алюм. Алюм.
сварка
Общая
  Расстояние между жилами или круговой мил мм2 мм2 мм2 мм мм мм кг/км кг/км кг/км
SWANATE 4 21.16 5.35 26.51 7/1.96 1/2.61 6.53 58.0 35 93
SPARROW 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92.0 37 129
SPARATE 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92.0 56 148
ROBIN 1 42.39 7.10 49.49 6/3.00 1/3.00 9.00 116 47 163
RAVEN 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 59 206
QUAIL 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 74 259
PIGEON 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 94 327

Проводники из плакированного алюминия (ACSR/AW) соответствуют традиционным сталеалюминиевым проводам с одним только различием в сердечнике, где провода, выполненные из стали, плакированной алюминием, заменены на оцинкованную стальную проволоку. Проводники из плакированного алюминия (ACSR/AW) демонстрируют значительно лучшие технические показатели по сравнению с традиционными проводниками.

Проводники из плакированного алюминия (ACSR/AW) обладают следующими преимуществами над традиционными проводниками:
1. Более снижена потеря мощности.
2. Высокая коррозионная стойкость.
3. Более легкий вес.
4. Более высокий коэффициент прочности.
