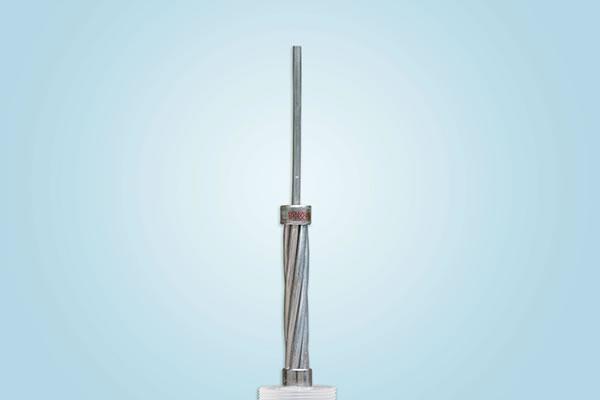

Оцинкованные стальные жилы

1. Основные характеристики
Данные изделия представляют собой стальную проволоку, прошедшую гальваническую обработку, что позволяет существенно увеличить сопротивление воздействию коррозии.

В ходе обработки заготовки погружаются в ванну с расплавленным цинком для образования защитного покрытия, отличающегося высокой стойкостью к механическим контактным повреждениям и воздействию коррозии.

2. Области применения
Оцинкованная проволока используется как в воздушных линях электропередач, так и в линях заземления. Кроме того, данные стальные тросы также могут применяться для крепления к столбам, башенным опорам и прочим высотным сооружениям во время установки телефонных линий, кабельного телевидения и много другого

Гальванизированная стальная стренга также может выступать в качестве конструкционного элемента многожильного электрокабеля. При этом низкая стоимость и простота изготовления делают представленные оцинкованные стальные жилы оптимальным решением для многих проектов в промышленности, строительстве и сельском хозяйстве, где требуется высокая коррозионная стойкость материалов.

3. Особенности исполнения
Конструкции жил различаются по толщине, подразделяясь на категории: A, B и C, где «A» − жилы с самыми тонкими прядями, а «C» − с самыми толстыми. Жилы серии ASTM A-475 изготовлены с применением наружной сварки, а серии ASTM A-363 − без. При этом в обоих случаях обеспечивается превосходная стойкость к растяжению и износу.

4. Толщина покрытия
Толщина цинкового покрытия стальных мил и проволоки представлена темя классами: A, B и C.

Соответствие стандартам
Кроме того, стальная проволока данной серии соответствует требованиям стандартов ASTM A475, BS183:1972 и GB/T 1200-88.

Гальванизированная стальная стренга (Стандарт ASTM - A 475)
Количество и диаметр жил Номинальный диаметр жилы Предел прочности по Siemens Martin Предел прочности при высоком напряжении Предел прочности при сверхвысоком напряжении Номинальная масса
  дюйм мм кН кН кН кг / км
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.04 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.18 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 3/16 5.56 11.387 17.126 24.02 145
7/2.03 7/32 6.35 14.012 21.129 29.581 181
7/2.36 1/4 7.14 18.905 28.469 39.812 243
7/2.64 9/32 7.94 23.798 35.586 49.82 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.04 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.7 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.7 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.4 209.066 325.61 464.839 2384
37/3.63 1 25.4 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262 407.457 581.827 4006
37/4.55 11/4 31.75 324.72 505.318 721.502 4833
Гальванизированная стальная стренга (Стандарт BS 183 : 1972 )
Количество и диаметр жил Номинальный диаметр жилы Минимальный предел прочности жилы Номинальная масса
нагрузка: 350 нагрузка: 480 нагрузка: 700 нагрузка: 850 нагрузка: 1000 нагрузка: 1150 нагрузка: 1300
  мм кН кН кН кН кН кН кН кг / км
3/1.80 3.9 2.65 3.66 - - - - - 60
3/2.65 5.7 5.80 7.95 - - - - - 130
3/3.25 7 8.70 11.95 - - - - - 195
3/4.00 8.6 13.20 18.10 - - - - - 295
4/1.80 4.4 3.55 4.90 - - - - - 80
4/2.65 6.4 7.70 10.60 - - - - - 172
4/3.25 7.9 11.60 15.90 - - - - - 260
4/4.00 9.7 17.60 24.10 35.20 - - - - 390
5/1.50 4.1 3.10 4.24 6.18 - - - - 69
5/1.80 4.9 4.45 6.10 8.90 - - - - 95
5/2.65 7.2 9.65 13.25 19.30 - - - - 220
5/3.25 8.8 14.50 19.90 29.00 - - - - 320
5/4.00 10.8 22.00 30.15 43.95 - - - - 490
7/0.56 1.7 0.60 0.83 1.20 - 1.70 1.98 2.24 14
7/0.71 2.1 0.97 1.33 1.94 - 2.75 3.19 3.60 28
7/0.85 2.6 1.39 1.90 2.80 - 3.95 4.57 5.15 31
7/0.90 2.7 1.55 2.14 3..1 - 4.45 5.12 5.80 35
7/1.00 3 1.92 2.64 3.85 - 5.50 6.32 7.15 43
7/1.25 3.8 3.01 4.10 6.00 - 8.55 9.88 11.15 67
7/1.40 4.2 3.75 5.17 7.54 9.16 10.75 12.35 14.00 84
7/1.60 4.8 4.90 6.75 9.85 11.95 14.10 16.20 18.30 110
7/1.80 5.4 6.23 8.55 12.45 - 17.80 20.50 23.20 140
7/2.00 6.0 7.70 10.55 15.40 - 22.00 25.30 28.60 170
7/2.36 7.1 10.70 14.70 21.40 - 30.60 35.20 39.80 240
7/2.65 8.0 13.50 18.50 27.00 - 38.60 44.40 50.20 300
7/3.00 9.0 17.30 23.75 34.65 - 49.50 56.90 64.30 392
7/3.15 9.5 19.10 26.20 38.20 - 54.55 62.75 70.90 430
7/3.25 9.8 20.30 27.85 40.65 - 58.05 66.80 75.50 460
7/3.65 11.0 25.60 35.15 51.25 - 73.25 84.20 95.20 570
7/4.00 12.0 30.90 42.20 61.60 - 88.00 101.00 114.00 690
7/4.25 12.8 34.75 47.65 69.50 - 99.30 114.00 129.00 780
7/4.75 14.0 43.40 59.45 86.80 - 124.00 142.70 161.30 970
19/1.00 5.0 5.22 7.16 10.45 - 14.92 17.16 19.40 120
19/1.25 6.3 8.16 11.19 16.32 - 23.32 26.81 30.31 180
19/1.40 7.0 10.24 14.04 20.47 - 29.25 33.64 38.02 230
19/1.60 8.0 13.37 18.35 26.75 - 38.20 43.93 49.66 300
19/2.00 10.0 20.90 28.65 41.78 50.74 59.69 68.64 77.60 470
19/2.50 12.5 32.65 44.80 65.29 79.28 93.27 107.30 121.30 730
19/3.00 15.0 47.00 64.50 94.00 114.10 134.30 154.50 174.60 1050
19/3.55 17.8 65.80 90.27 131.60 159.90 188.00 216.30 244.50 1470
19/4.00 20.0 83.55 114.60 167.10 203.00 238.70 274.60 310.40 1870
19/4.75 23.8 117.85 161.40 235.70 286.00 336.70 387.20 437.70 2630
