Кабель RHH/RHW-2/USE

Кабель RHH/RHW-2/USE

Применение
Кабели типа RHH/RHW-2/USE подходят для коммерческого и промышленного применения. Они могут быть проложены внутри и снаружи, как в сухих, так и влажных местах, включая кабель-каналы и подземные трубопроводы. Данное кабельное решение также поддерживает несколько методов прокладки, такие как верхний монтаж и прокладка непосредственно в грунте.

Кабели типа RHH/RHW-2/USE с номинальным напряжением 600В производятся в соответствии со стандартом NEC (Национальный электротехнический кодекс США). Кабель вполне безопасен для непрерывной работы, в условиях аварийных перегрузок и короткого замыкания при максимальной температуре 90°С, 130°С и 250°С, соответственно.

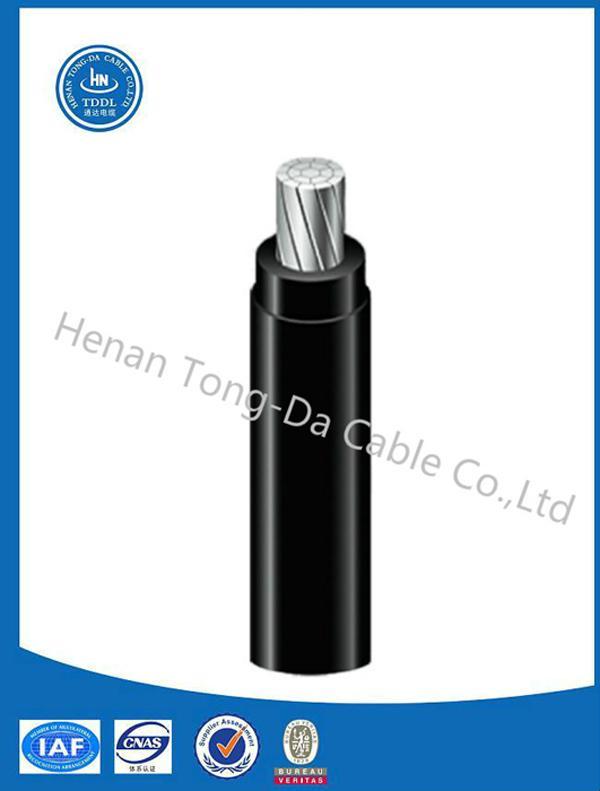

Структура
1. Кабель скручен из проводников, изготовленных из алюминиевого сплава AA-8000
2. Черный сшитый полиэтилен устойчив к истиранию, влаге и теплу.

Стандарты
Данные типы кабелей производятся в строгом соответствии с требованиями, указанными в стандарте UL 44 (кабели RHH или RHW-2) и UL 854 (кабель USE-2). Кроме того, они отвечают требованиям Федеральных технических условий A-A-59544 (США) и стандарта NEC.

Прокладка
Для более высокой эффективности данный одножильный кабель может быть параллельно соединен или уплотнен. Также доступно предварительная прокладка в трубопровод.


Технические характеристики
Размер проводника (AWG или см) Толщина изоляционной оболочки (мм) Номинальный наружный диаметр (мм) Допустимая нагрузка по тока* (А) Примерный вес-нетто кабеля длиной 1000 футов (фунт)
60°C 75°C 90°C
8 60 257 30 40 45 36
6 60 292 40 50 60 49
4 60 336 55 65 75 65
2 60 391 75 90 100 94
1 80 462 85 100 115 126
1/0 80 499 100 120 135 151
2/0 80 539 115 135 150 182
3/0 80 586 130 155 175 221
4/0 80 638 150 180 205 269
250 95 713 170 205 230 326
300 95 763 190 230 255 381
350 95 809 210 250 280 435
400 95 852 225 270 305 488
500 95 929 260 310 350 595
700 110 1100 310 375 420 829
750 110 1131 320 385 435 881
1000 110 1283 375 445 500 1145
