Кабель XHHW-2

 Кабель XHHW-2

Применение
Кабель типа XHHW-2 походит для прокладки в кабель-каналах или трубопроводах, использующихся для обеспечения служебных, ответвительных и питающих линий согласно Национальному электротехническому кодексу США (NEC). Также данное кабельное решение отлично подойдет для внутреннего или наружного применения в промышленных или коммерческих условиях. Он поддерживает несколько методов прокладки во влажных и сухих местах, включая верхний монтаж, прокладку непосредственно в грунте или подземном трубопроводе.

В соответствии со стандартом NEC (Национальный электротехнический кодекс США) кабель XHHW-2 вполне безопасен для непрерывной работы, в условиях аварийных перегрузок и короткого замыкания при максимальной температуре 90°С, 130°С и 250°С, соответственно. Напряжение должно быть 600В или ниже.

Структура

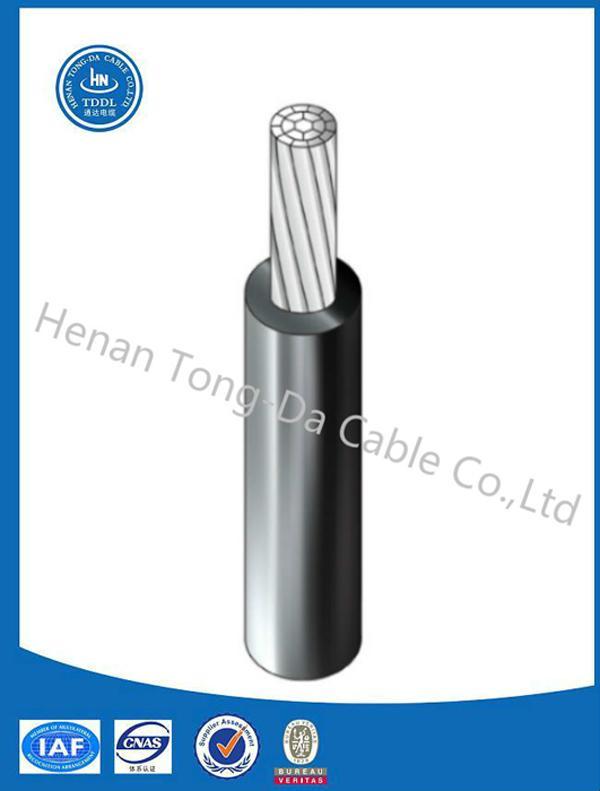

Кабель, укладываемый непосредственно в грунт, с проводником из алюминиевого сплава АА-8000 имеет компактные нити. Черный сшитый полиэтилен устойчив к истиранию, влаге и теплу. Данный вид кабеля соответствует не только стандарту AWG 2, но и более высоким стандартам. Кроме того, кабели черного цвета отличаются оптимальной устойчивостью к солнечному цвету.

Стандарты
Силовой кабель производится в соответствии с требованиями, указанными в стандарте UL 44 (Лаборатория по технике безопасности), Федеральных технических условиях A-A-59544 (США) и стандарте NEC.
Он соответствует и даже превосходит требования ICEAS -95- 658 (NEMA WC 70).
Частота тестирования наших неэкранированных кабелей на напряжение 0-2кВ соответствует стандарту UL.

Технические характеристики
Размер проводника (AWG/см) Толщина изоляционной оболочки (мм) Номинальный наружный диаметр (мм) Допустимая нагрузка по тока (А) Примерный вес-нетто кабеля длиной 1000 футов (фунт)
60°C 75°C 90°C
8 45 227 30 40 45 30
6 45 262 40 50 60 42
4 45 306 55 65 75 58
2 45 361 75 90 100 86
1 55 412 85 100 115 108
1/0 55 449 100 120 135 132
2/0 55 489 115 135 150 161
3/0 55 536 130 155 175 200
4/0 55 588 150 180 205 247
250 65 653 170 205 230 296
300 65 703 190 230 255 349
350 65 749 210 250 280 401
400 65 792 225 270 305 452
500 65 869 260 310 350 556
600 80 976 285 340 385 679
700 80 1040 310 375 420 782
750 80 1071 320 385 435 833
1000 80 1223 375 445 500 1090
