Провод с поливинилхлоридной изоляцией

Главная страница » Продукция » Провода и кабели » Провод с поливинилхлоридной изоляцией

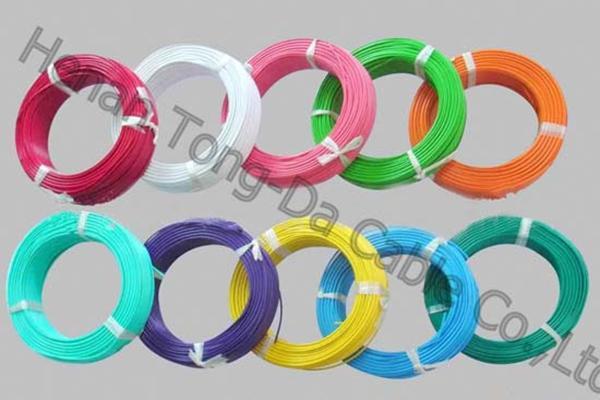

Провод с поливинилхлоридной изоляцией

Провода с поливинилхлоридной изоляцией предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладке на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой. Провода используют также для монтажа электрооборудования, машин, механизмов и станков при номинальном напряжение до 450 В (для сетей до 450/750 В) частотой до 400 Гц или постоянном напряжении до 1000 В. Некоторые из пластиковых проводов применяются для оборудования с номинальным напряжением переменного тока 300/300В или ниже.

Тип Наименование Преимущества монтажа Длительная рабочая температура (℃)
227IEC01/05 BV BLV Медная жила, провод с поливинилхлоридной изоляцией Укладываются внутри помещений, кабелепроводов, и пр. 70
Алюминиевая жила, провод с поливинилхлоридной изоляцией
227IEC07 BV-90 Провод с поливинилхлоридной изоляцией и термостойкой медной жилой ( 90℃) Устанавливается главным образом в условиях с высокой температурой внутри помещений, кабелепроводов и пр. 90
BVR Кабель силовой гибкий с медными жилами Укладывается в местах где требуется гибкость провода. 70
227IEC10 BW Провод круглого сечения в оболочке с поливинилхлоридной изоляцией и медной жилой Прокладывается в местах с высокой механической защитой и влажностью. Могут также укладываться под землей. 70
BLW Провод круглого сечения в оболочке с поливинилхлоридной изоляцией и алюминиевой жилой
BWB Плоский провод в оболочке с поливинилхлоридной изоляцией и медной жилой
BLWB Плоский провод в оболочке с поливинилхлоридной изоляцией и алюминиевой жилой
227IEC02RV 227IEC06RV Провод гибкий с поливинилхлоридной изоляцией и медными жилами Главным образом применяется в условиях, где требуется повышенная гибкость для систем освещения, система электропитания и пр. 70
227IECC42 RVB Провод плоский гибкий с поливинилхлоридной изоляцией и медными жилами
RVS Провод крученный плоский гибкий с поливинилхлоридной изоляцией и медными жилами
227IEC52 RW 227IEC53 RW Гибкий провод круглого сечения в оболочке с поливинилхлоридной изоляцией и медной жилой (легкий и стандартный тип)

Подробные технические характеристики проводов BV

Номинальная площадь сечения (мм2) Жила число/диаметр (мм) Номинальная толщина изоляции (мм) Наибольший наружный диаметр. (мм) Сопротивление проводника при 20 ℃ Мин. сопротивление изоляции при 70℃ (MΩ/км) Масса (кг/км)
0.5 1/0.80 0.6 2.4 36.0 0.015 8.1
0.75 1./0.97 0.6 2.6 24.5 0.012 10.6
1 1/1.13 0.6 2.8 18.1 0.011 13.2

Подробные технические характеристики провода с поливинилхлоридной изоляцией типа BV BLV

Номинальная площадь сечения (мм2) Жила число/диаметр (мм) Номинальная толщина изоляции (мм) Наибольший наружный диаметр. (мм) Сопротивление проводника при 20 ℃ Мин. сопротивление изоляции при 70℃ (MΩ/км) Масса (кг/км)
медь алюм. медь алюм.
1.5 1/1.38 0.7 3.3 12.1 - 0.011 19.2 -
1.5 7/0.52 0.7 3.5 12.1 - 0.010 20.6 -
2.5 1/1.78 0.8 3.9 7.41 11.8 0.010 30.8 15.0
4 1/2.25 0.8 4.4 4.61 7.39 0.0085 45.5 21.0
6 1/2.76 0.8 4.9 3.08 4.91 0.0070 65.0 29.0
10 7/1.35 1.0 7.0 1.83 3.08 0.0065 110.0 52.0
16 7/1.70 1.0 8.0 1.15 1.91 0.0050 170.0 70.0
25 7/2.14 1.2 10.0 0.727 1.20 0.0050 270.0 110.0
35 7/2.52 1.2 11.5 0.524 0.868 0.0040 364.0 150.0
50 19/1.78 1.4 13.0 0.387 0.641 0.0045 500.0 200.0
70 19/2.14 1.4 15.0 0.268 0.443 0.0035 688.0 269.0
95 19/2.52 1.6 17.5 0.193 0.320 0.0035 953.0 360.0
120 37/2.03 1.6 19.0 0.153 0.253 0.0032 1168.0 449.0
150 37/2.25 1.8 21.0 0.124 0.206 0.0032 1466.0 551.0
185 37/2.52 2.0 32.5 0.099 0.164 0.0032 1808.0 668.0

Технические характеристики гибкого провода с поливинилхлоридной изоляцией и медной жилой, BVR 450/750В

Номинальная площадь сечения (мм2) Жила число/диаметр (мм) Номинальная толщина изоляции (мм) Наибольший наружный диаметр. (мм) Сопротивление проводника при 20 ℃ Мин. сопротивление изоляции при 70℃ (MΩ/км) Весt (кг/км)
2.5 9/0.41 0.8 4.2 7.41 0.011 33.0
4 19/0.52 0.8 4.8 4.61 0.009 48.0
6 19/0.64 0.8 5.6 3.08 0.0084 68.0
10 49/0.52 1.0 7.6 1.83 0.0072 115.0
16 49/0.64 1.0 8.8 1.15 0.0062 176.0
25 98/0.58 1.2 11.0 0.727 0.0058 272.0
35 133/0.58 1.2 12.5 0.524 0.0052 384.0
50 133/0.68 1.4 16.5 0.387 0.0051 510.0
70 189/0.68 1.4 16.5 0.268 0.0045 714.0
95 259/0.68 1.6 19.5 0.139 0.0035 965.0
120 259/0.76 1.8 22.0 0.153 0.0032 1210.0
150 259/0.85 1.8 25.0 0.124 0.0032 1510.0

Структура
По типу: одножильный провод с поливинилхлоридной изоляцией, скрученный провод с поливинилхлоридной изоляцией, гибкий провод с поливинилхлоридной изоляцией различных цветов.
По форме: плоский провод, провод круглого сечения и пр., различных цветов.
По числу сердечниковжил: с одним сердечником, многожильные и т.д., различных цветов.

Упаковка:
Ящики, катушки.
